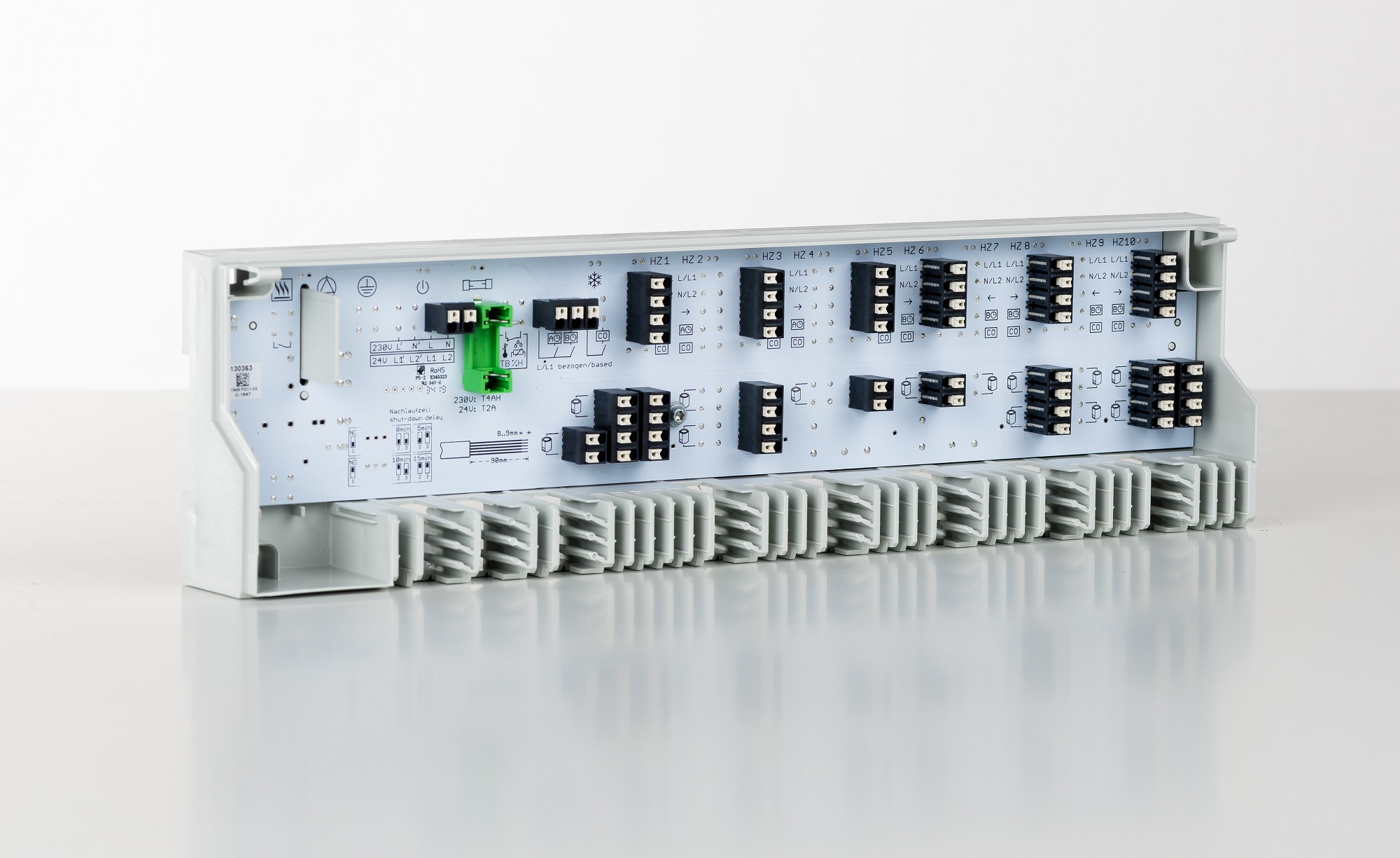

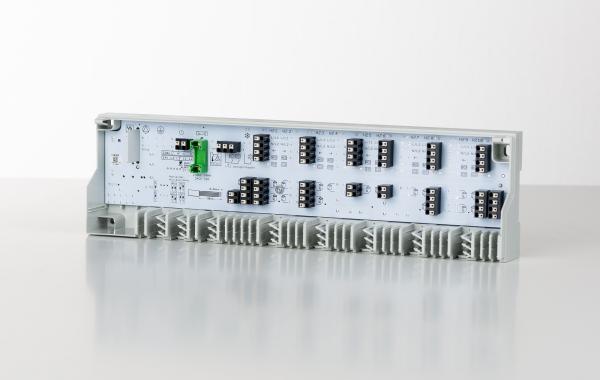

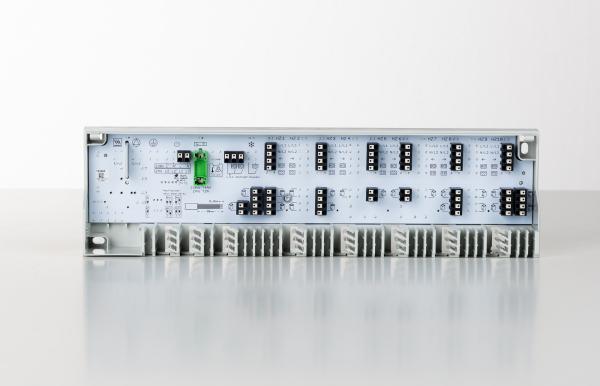

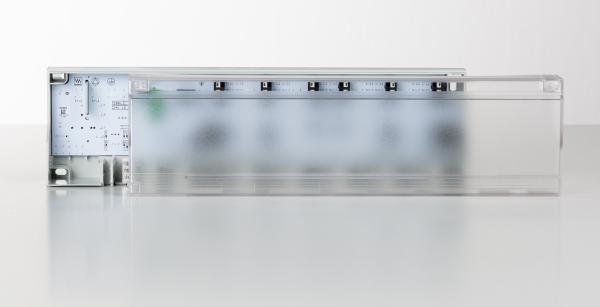

Die Anschlusseinheit Alpha Basis direct STANDARD 6 Zonen 24V oder 230V.
Ihre Schaltzentrale zur Raumtemperaturregelung..
Die Alpha Basis direct ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.
Mit minimalem Aufwand wird die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verdrahtet. Die Versorgung der Systemkomponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct. Alle Schaltbefehle der Regler werden über die Alpha Basis direct unmittelbar an die angeschlossenen Komponenten weitergeleitet.
- Zentrale Steuerungseinheit einer Einzelraumregelung zur Flächentemperierung
- Direkte Verdrahtung von Reglern und Stellantrieben
- Einfache, intuitive Installation und Bedienung
- Ausführung mit 6 oder 10 Zonen
- Erhältlich in vier Ausführungen: Standard, Standard Plus, Komfort und Control
- Wahlweise in 24 V und 230 V. (Bei Betrieb in 24V wird ein Trafo benötigt!!)
Leistungsmerkmale
- Bis zu 18 Stellantriebe anschließbar
- Ausstattung für Heiz- und/oder Kühlsysteme
- Einfache, intuitive Installation und Bedienung
- Signalisierung des Status durch LEDs
- Schraublose Klemmenanschlusstechnik
- Übersichtlich angeordnete Anschlussklemmen
- Absenkkanal zum zeitgesteuerten Absenken der Raumtemperatur
- Pumpen- und Kesselsteuerung
- Einstellbare Nachlaufzeit für die Pumpen- und Kesselsteuerung
- Wählbarer Wirksinn per DIP-Schalter: NC oder NO (NC: Stromlos zu / NO: Stromlos auf)
- Hohe Funktionssicherheit
- Wartungsfrei
- Betriebsspannung wahlweise in 24V oder 230V. Bei Betrieb in 24V wird ein Trafo benötigt!!
Ausstattung nach Ausführungen
| |
24V/230V |
24 V |
230 V |
| |
Standard |
Standard
Plus |
Komfort |
Control |
Standard
Plus |
Komfort |
Control |
| Schutzleiterzwischenanschluss |
|
|
|
|
✔ |
✔ |
✔ |
| Netz-Durchgangsklemme Pumpen-/Kesselschaltung |
|
|
|
|
✔ |
✔ |
✔ |
| Netz-Durchgangsklemme Taupunktsensor |
|
✔ |
✔ |
✔ |
|
|
|
| Erweiterte Pumpen-/Kesselsteuer-ung – Nachlaufzeit konfigurierbar |
|
|
✔ |
✔ |
|
✔ |
✔ |
| Einfache Pumpensteuerung |
|
✔ |
|
|
✔ |
|
|
| Signaleingang für Temperaturbe-grenzer bzw. Taupunktsensor |
|
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| Absenkkanal - Anschluss für eine externe Systemuhr |
✔ |
✔ |
✔ |
✔* |
✔ |
✔ |
✔* |
| Anschluss für Change Over Heizen/Kühlen Signal |
|
✔ |
✔ |
✔ |
✔ |
✔ |
✔ |
| Timer-Modul - Gehäuseabdeckung mit integrierter Systemuhr |
|
|
|
✔ |
|
|
✔ |
| Wirksinn stromlos zu (NC) / stromlos auf (NO) |
NC/NO |
NC** |
wählbar |
wählbar |
NC** |
wählbar |
wählbar |
| Signalisierung der Statusanzeige durch LEDs |
|
|
✔ |
✔ |
|
✔ |
✔ |
* Programmierung der internen und externen Systemuhr addieren sich
** Ohne Pumpensteuerung auch NO
